Помилка під час ремонту ванної чи кухні часто криється не в кабелі, а в захисті: автоматичний вимикач реагує на перевантаження, але не завжди спрацьовує при небезпечному витоку струму. Не варто встановлювати перше-ліпше ПЗВ без перевірки номіналу, типу та місця в щитку. Правильно підібраний захист допомагає розділити лінії й уникнути знеструмлення всієї оселі через один несправний прилад.
Головне:
- ПЗВ контролює різницю струмів у провідниках.
- Для розеткових ліній зазвичай обирають чутливість 30 мА.
- Номінал ПЗВ узгоджують з автоматом і навантаженням лінії.
Вологі приміщення як зона підвищеного ризику
Ванна та кухня потребують окремого підходу: вода, конденсат і вологі руки знижують опір тіла людини. Небезпечна ситуація виникає, коли через пошкоджену ізоляцію або несправний прилад частина струму потрапляє на корпус, труби чи інші провідні поверхні. Тут пристрій захисного вимкнення порівнює струм, що надходить до споживача, зі струмом, який повертається назад. Якщо різниця перевищує встановлений поріг, пристрій розмикає ланцюг.
У ванній доцільно передбачити окремі лінії для пральної машини, бойлера, розеток та електричної теплої підлоги. На кухні окремого захисту можуть потребувати посудомийна машина, духовка й група робочих розеток. Один спільний пристрій для всіх приладів може працювати, але в разі витоку знеструмить одразу кілька зон. Шукати несправність буде складніше, а користуватися технікою – незручніше.
Як пристрій захисного вимкнення реагує на струм витоку
У нормальному режимі струм у фазному провіднику дорівнює струму в нейтральному. ПЗВ постійно порівнює ці значення. Коли частина струму йде іншим шляхом, наприклад через пошкоджену ізоляцію, металевий корпус або вологу поверхню, баланс порушується. Пристрій фіксує різницю та відключає живлення.
Причиною спрацювання не завжди є аварія. Витік можуть спричиняти старий нагрівальний елемент, волога в розподільній коробці, пошкоджений шнур або сумарні природні витоки кількох приладів. Якщо ПЗВ вимикається регулярно, не слід просто встановлювати пристрій з вищим порогом спрацювання. Спочатку від’єднайте споживачів, перевірте лінії та знайдіть джерело проблеми за участю кваліфікованого електрика.
Має значення й тип пристрою. ПЗВ типу AC реагує на змінний синусоїдальний струм витоку, а тип A також враховує пульсуючий постійний струм. Для техніки з електронним керуванням, імпульсними блоками живлення та регулюванням потужності частіше обирають тип A. Водночас вибір має відповідати характеристикам конкретного обладнання та схемі підключення.
Номінал і чутливість: 10, 30 чи 100 мА
Чутливість визначає, за якої різниці струмів ПЗВ розімкне ланцюг. Значення 10 мА застосовують там, де потрібен підвищений рівень захисту людини, однак такі пристрої можуть частіше реагувати на сумарні витоки техніки. ПЗВ на 30 мА поширені для розеткових груп у ванній та на кухні. Пристрої на 100 мА частіше використовують як ступінь протипожежного захисту на вводі або для великих груп, а не як єдиний захист розетки біля води.
| Чутливість ПЗВ | Де застосовують | Головний компроміс |
| 10 мА | Окремі лінії з підвищеними вимогами до захисту | Вища ймовірність хибних спрацювань |
| 30 мА | Розетки ванної, кухні, побутова техніка | Потребує поділу навантажень на групи |
| 100 мА | Ввідний або груповий захист | Не замінює 30 мА для вологих зон |

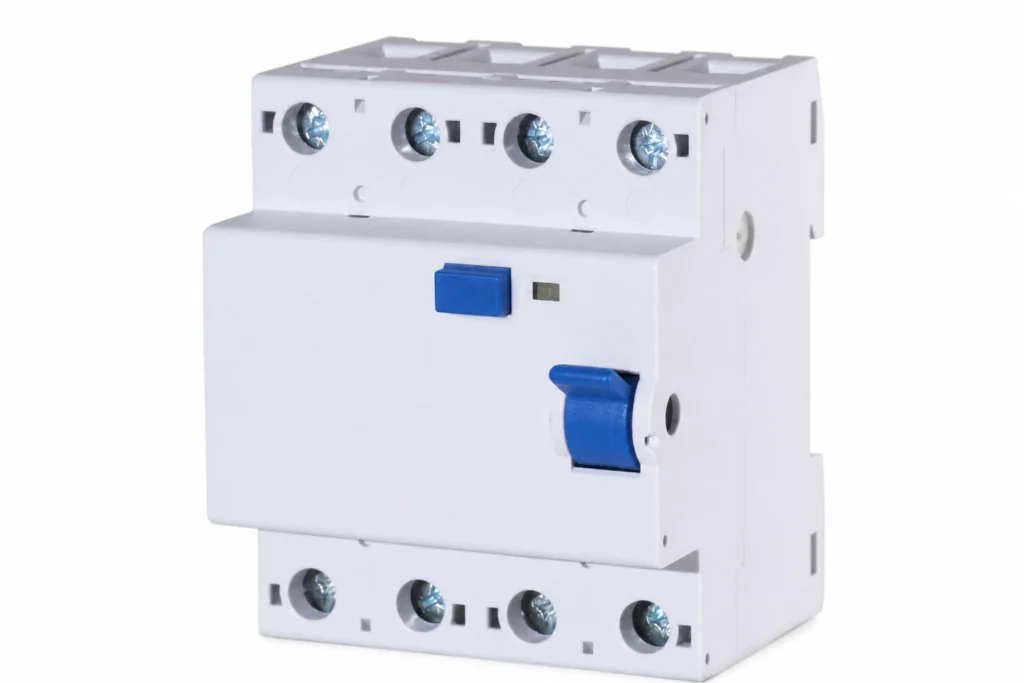

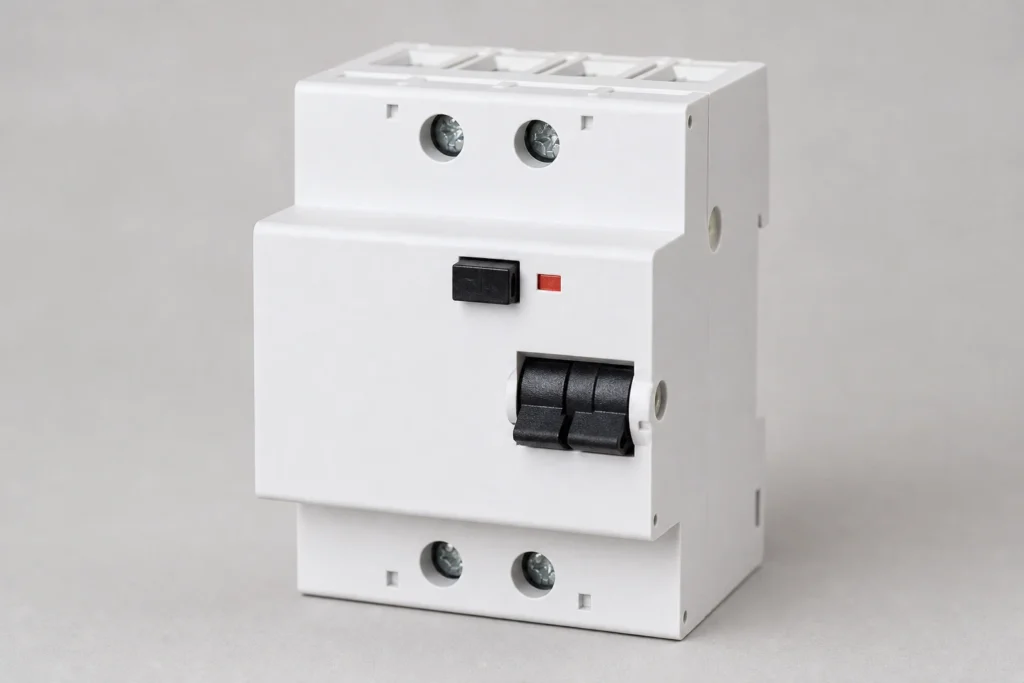

Номінальний струм ПЗВ має бути не меншим за струм захисного автомата, встановленого перед ним, і відповідати навантаженню лінії. У каталогах трапляються моделі на 16 А, 25 А, 40 А та 63 А, а також виконання 1+N, 2P і 4P. Для однофазних побутових ліній зазвичай використовують 1+N або 2P, для трифазного навантаження – 4P. Номінал ПЗВ не слід плутати з номіналом автомата: він визначає допустимий робочий струм самого пристрою.
Підібрати сумісні компоненти легше, коли характеристики зібрані в одному розділі. Зручний довідник модульних пристроїв для щитка: https://ecshop.com.ua/ua/c58-modulnoe_oborudovanie. В асортименті Електроконтролю є ПЗВ різних номіналів, кількості полюсів і типів, зокрема A та AC.
Рекомендації Електроконтролю щодо розміщення ПЗВ у щитку
ПЗВ встановлюють після ввідного автомата або після автомата конкретної групи – залежно від проєкту щитка. Для квартири чи будинку зручно передбачити окремий автомат і ПЗВ або диференційний автомат для кожної важливої лінії. Тоді несправність пральної машини не знеструмить кухонні розетки чи освітлення.
Під час складання щитка дотримуйтеся такої послідовності:
- Визначте всі окремі лінії у ванній та на кухні.
- Зіставте переріз кабелю, номінал автомата й допустимий струм ПЗВ.
- Оберіть чутливість 10, 30 або 100 мА відповідно до призначення лінії.
- Перевірте тип ПЗВ – AC чи A – з урахуванням характеру навантаження.
- Передбачте доступ до кнопки тестування після монтажу щитка.
Електроконтроль працює з електротехнікою з 2010 року та виконує індивідуальне складання щитів з урахуванням навантаження й конфігурації приміщення. Для такого завдання важливі не лише самі пристрої, а й правильне поєднання автоматів, ПЗВ, шин і кабельних ліній. Після монтажу перевіряйте кнопку «Тест» на ПЗВ відповідно до інструкції виробника, а повторні спрацювання вважайте приводом для діагностики.
Безпечна схема для вологих зон починається з поділу навантажень, а не з вибору найдорожчої моделі. Для розеткових ліній ванної та кухні основним орієнтиром зазвичай є ПЗВ на 30 мА, підібране за номіналом і типом струму витоку. Пристрої на 10 мА та 100 мА виконують інші завдання, тому не варто взаємозамінювати їх без обґрунтування. Добре скомпонований щиток полегшує обслуговування та допомагає швидше локалізувати несправність.
