Для рамы станка или стенда одновременно важны сплав, покрытие и геометрия паза. Ошибка в любом из трёх оборачивается люфтом, коррозией или переделкой узла. Поэтому алюминиевый профиль выбирают не по цене метра, а по поведению при резке, сборке и долгой работе.
Как выглядит набор целиком, от профилей нескольких серий до соединителей, кронштейнов и заглушек, удобно посмотреть в каталоге https://elesaganter.com.ua/alyuminievye-profili. Дальше разберём, из чего складывается жёсткая конструкция без сварки.
Сплав и анодирование как основа стойкости

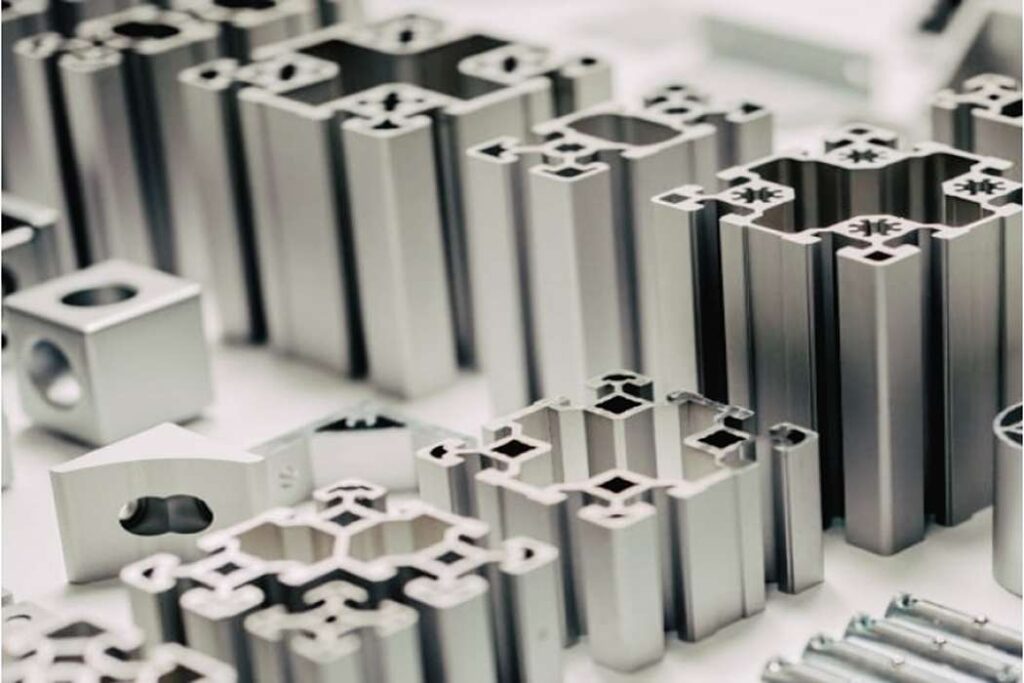

Конструкционные профили часто прессуют из сплава EN AW-6063 T6. Он сочетает прочность, жёсткость, обрабатываемость и малый вес, поэтому рама выходит лёгкой и не теряет формы под рабочей нагрузкой.
Вторую половину стойкости даёт поверхность. Анодирование создаёт оксидный слой толщиной до 10 мкм, и алюминиевый профиль защищён от коррозии без покраски. Поверхность матовая и устойчива к истиранию, а чёрный антибликовый вариант выбирают там, где блики мешают оператору.
Пазовые системы и размеры сетки
Сетка соответствует размеру сечения, и чаще всего встречаются 40 и 45 мм. Важнее размера оказывается система. Профили b-модульной и i-модульной систем не взаимозаменяемы, потому что крепёж подбирают с учётом конкретной геометрии паза.
Внутри каждой системы есть лёгкие и тяжёлые типы. Лёгкий подходит для ограждений и корпусов, тяжёлый берут для высоких нагрузок. Профили с открытыми пазами со всех сторон дают свободу крепежа, а с частично закрытыми выглядят аккуратнее.
Соединители и угловые крепления
Главное преимущество модульной системы в том, что каркас собирают без сварки и подгонки. Для надёжного стыка профиль алюминиевый и крепёж к нему подбирают одним комплектом.
Чаще всего в каркасах встречаются такие элементы:
- Угловые кронштейны из алюминия, стали или цинкового литья собирают рамку под прямым углом и заметны снаружи, поэтому их подбирают и по виду.
- Т-образные гайки и винты фиксируют деталь в любой точке профиля, а версии с защитой от проворачивания упрощают сборку.
- Торцевые соединители без дополнительного сверления скрепляют элементы под прямым углом через торец, а длину заготовок рассчитывают заранее.
- Угловые соединители для раскосов добавляют раме жёсткости, а монтаж бывает одинарным или сдвоенным.
- Быстроразъёмные соединители удобны там, где секцию или панель приходится снимать, не разбирая всю конструкцию.
Заглушки и вставные крепления панелей
В открытый торец попадают стружка и пыль, а выглядит он незаконченным. Торцевые заглушки из чёрного полиамида закрывают его и защищают от случайных зацепов. Вставные крепления для стёкол и панелей устанавливают прямо в паз, поэтому ограждение можно заменить, не трогая каркас.
Где применяют профильные каркасы
Из профилей собирают рамы и корпуса станков, защитные ограждения, измерительные и монтажные стенды, конвейерные линии и рабочие места. Их используют в приборостроении, лабораторных установках и модульной автоматизации, а также при постройке нестандартных бытовых каркасов.
Перед заказом алюминиевый профиль стоит сверить с нагрузкой на самый длинный пролёт, а затем составить спецификацию сразу на профиль, соединители и заглушки. Так на сборке не обнаружится деталей, которые не подходят к пазу.
