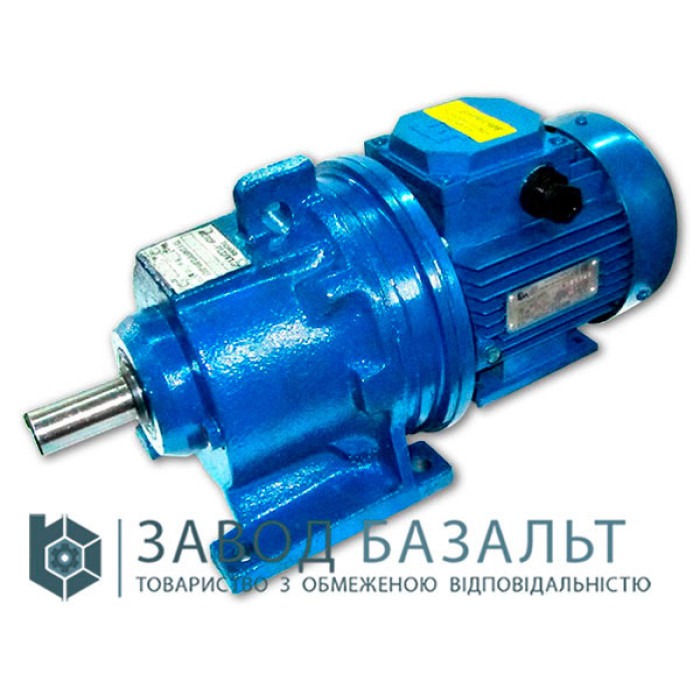

Планетарні мотор редуктори отримали свою незвичайну назву не через фантазію інженерів і не тому, що їх створювали для космічної техніки. Їхня назва пов’язана з рухом зубчастих коліс усередині механізму, який дивовижно нагадує рух планет навколо Сонця. Центральне колесо залишається на місці, навколо нього обертаються менші колеса, а вся система рухається як єдине ціле. Але історія цього терміна почалася набагато раніше, ніж з’явилися сучасні редуктори, — ще тоді, коли люди намагалися зрозуміти рух небесних тіл.
Від спостереження за небом до механіки
Стародавні астрономи бачили складну картину: Сонце, Місяць і планети рухалися небом не так просто, як могло здатися на перший погляд. Особливо складним було пояснити нерівномірний рух планет і їхнє видиме переміщення на тлі зірок.
Одним із математичних інструментів античної астрономії стали епіцикли. Так називали уявні кола, за якими рухалося тіло, тоді як центр цього кола, своєю чергою, переміщувався по іншому колу. Тобто один рух накладався на інший.
Саме ця ідея — рух одного кола навколо іншого — згодом стала важливою аналогією для опису планетарних механізмів.
Тут варто зробити важливе уточнення: античні епіцикли не були кресленнями майбутнього редуктора. Астрономи використовували їх як математичну модель руху небесних тіл. Проте сама геометрична схема виявилася напрочуд зручною для механіки.
Чому зубчасті колеса стали «планетами»
У звичайній зубчастій передачі все досить зрозуміло: одне колесо обертає інше. Але в планетарному механізмі з’являється ще один рівень руху.

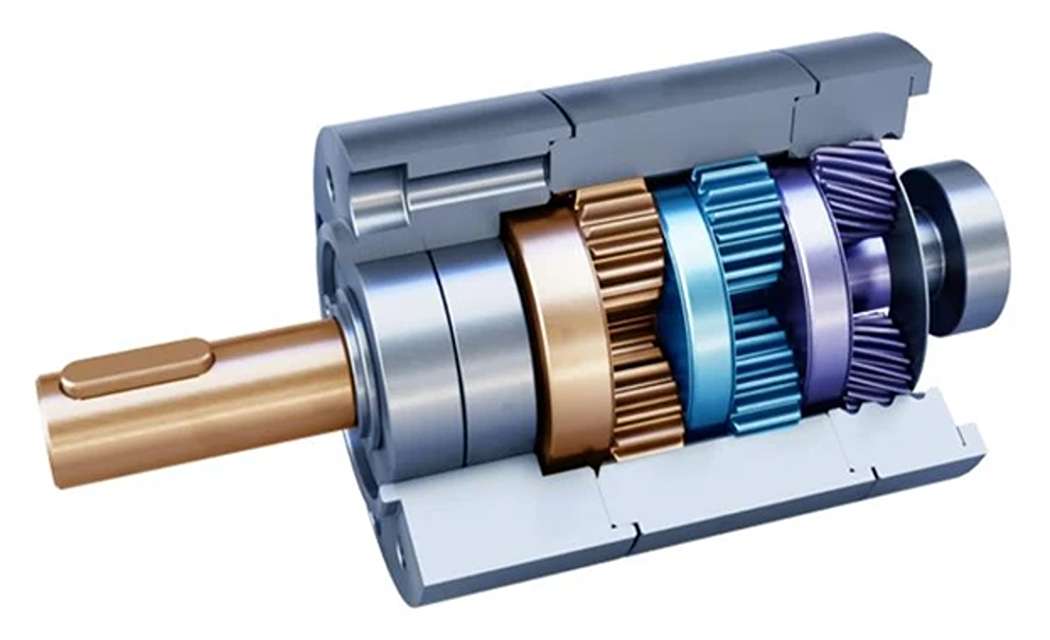

У його класичній схемі є кілька основних деталей:
- сонячне колесо — центральна шестерня;
- сателіти — кілька менших зубчастих коліс, розташованих навколо сонячного;
- водило — деталь, яка утримує сателіти та забезпечує їхній спільний рух;
- коронне колесо — внутрішньозубчасте колесо, яке охоплює сателіти.
І ось тут виникає головна причина назви.
Сателіти не просто обертаються навколо власних осей. Вони одночасно переміщуються навколо центрального сонячного колеса. Це дуже схоже на планети: кожна «планета» обертається навколо власної осі та разом із тим рухається навколо центрального тіла.
Саме тому маленькі зубчасті колеса отримали назву сателітів, тобто супутників, а вся передача — планетарної.
Як працює ця «маленька Сонячна система»
Уявімо, що сонячне колесо знаходиться в центрі. Навколо нього розташовані три або більше сателитів. Вони контактують із центральним колесом і водночас входять у зачеплення з коронним колесом.
Якщо обертати сонячне колесо, воно передає рух сателітам. Але оскільки сателіти встановлені на водилі, їхній рух складається з двох компонентів: власного обертання та переміщення навколо центральної осі.
Це і є принцип, який зробив планетарну передачу особливо цікавою для машинобудування.
Залежно від того, яку деталь залишити нерухомою, яку зробити ведучою, а яку використати як вихідну, можна отримати різні передатні відношення та напрямки обертання.
Тобто одна й та сама система зубчастих коліс може працювати за різними схемами.
Чому тут згадують саме Сонце
Назва деталей планетарного механізму фактично створює маленьку механічну модель Сонячної системи.
Сонячне колесо — центр.
Сателити — «планети», які обертаються навколо нього.
Водило — конструкція, яка переносить ці «планети» по орбіті.
Коронне колесо — зовнішнє колесо, з яким сателити взаємодіють під час руху.
Звичайно, це лише термінологічна аналогія. Усередині редуктора немає жодної фізичної подібності до космічної системи в масштабі чи природі взаємодій. Зубчасті колеса працюють за законами механіки, передаючи крутний момент через зачеплення.
Але саме образ рухомих тіл навколо центрального елемента настільки добре описує кінематику механізму, що астрономічна термінологія закріпилася в інженерній мові.
Від античних моделей до промислового редуктора
Цікаво, що між античною астрономією та сучасним редуктором немає прямої лінії на кшталт «давні вчені придумали планетарну передачу». Так стверджувати було б неправильно.
Спочатку існувала математична модель складного руху небесних тіл. Значно пізніше розвиток механіки, годинникових механізмів і зубчастих передач привів до створення конструкцій, у яких колеса могли не тільки обертатися, а й переміщатися навколо іншої осі.
Саме тоді астрономічна аналогія стала дуже доречною.
Подібні принципи особливо корисні там, де потрібно отримати значний крутний момент у компактному корпусі. Навантаження можна розподілити між кількома сателітами, які одночасно беруть участь у передачі зусилля.
У результаті планетарна схема дозволяє створювати компактні та потужні механізми для промислового обладнання, приводів, транспортних машин та іншої техніки.
А що щодо космічної техніки?
Ось тут виникає кумедний парадокс.
Планетарний редуктор названий на честь механічної аналогії з рухом планет, а не тому, що спочатку був призначений для космосу. Проте сам принцип справді знайшов застосування у складній техніці, де важливі компактність, точність і передавання значного моменту.
Тому зв’язок із космосом у назві одночасно історичний і образний, але не буквальний.
Інакше кажучи, редуктор не став «планетарним» через ракети. Спочатку була ідея руху тіл по колах, потім з’явилася механічна конструкція з колесами-сателітами, а вже значно пізніше планетарні передачі почали використовувати в найрізноманітніших галузях техніки.
Чому ця назва пережила століття
У технічній термінології хороша назва часто працює як коротка схема. Слово «планетарний» одразу підказує інженеру, що всередині передачі є центральний елемент і зубчасті колеса, які здійснюють складний орбітальний рух.
За одним словом стоїть ціла історія: від спостережень за небом і античних геометричних моделей до високоточних зубчастих механізмів.
Тому, коли наступного разу ви побачите планетарний редуктор, варто згадати не лише про передатне відношення, крутний момент і кількість сателітів. У його назві захована дуже давня людська спроба описати рух Всесвіту — мовою кіл, осей і механіки.
